基本参数
材质: | 铸铁 同参数产品 |
---|---|
电压: | 220v 同参数产品 |
类型: | 离心式鼓风机 同参数产品 |
性能: | 低噪音风机 同参数产品 |
风机压力: | 高压风机 同参数产品 |
气流方向: | 离心风机 同参数产品 |
品牌: | 南通大通 同参数产品 |
型号: | Y5-48型锅炉离心引风机 同参数产品 |
加工定制: | 是 同参数产品 |
详细说明

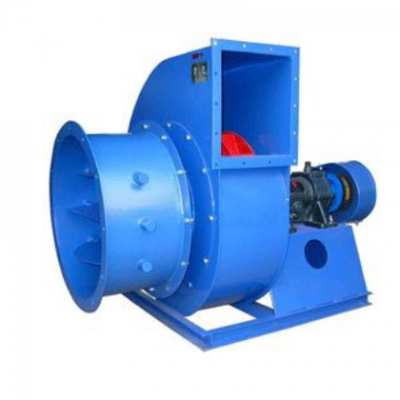

南通大通风机Y5-48型锅炉离心引风机是为适应燃用各种煤质并配有消烟除装置的(1~20T/h)工业锅炉配套设计的,凡进气条件相当,性能又相适应者均可选用**温度不得超过250℃。引风机前必须加装效率不低于85%的除尘装置,降低进入风机的烟气含尘量,以利提高风机寿命。
??引风机制成单吸入。机号有№4、5、6.3、8、10、12.5六种。风机可制成右旋或左旋两种。
??风机的出口位置以风机机壳的出风口角度表示,“左”“右“均可制成0°、45°、90°、135°、180°、225°六种角度。
??本风机由叶轮、机壳、进风口、调节门、传动组等部分组成。
??叶轮:有后倾平板叶片12片,材料为16Mn,焊接于弧锥形轮盖与平板形轮盘中间,经静、动平衡校正,故运转平稳,强度高。
??机壳:用钢板焊接成蜗壳形整体结构,用螺栓固定在机壳入口侧。
??进风口:做成敛式流线型的整体结构,用螺栓固定在机壳入口侧。
??调节门:调节门叶片为花辨形,№8以上“左”“右”转通用。在蜗板上还开有清灰门,便于清除堆积在叶片上和机壳内的积灰,保证叶轮的平衡性和气动
??传动组:由主轴、轴承箱、皮带轮等组成。主轴由优质钢制成,采用滚动轴承,水冷整体轴承箱,因此,须知装输水管,耗水量随环境温度不同而异,一般按0.5~1m3考虑,轴承箱装有温度计和油位指示器,润滑油采用30号机油,润滑油采用30号机油。加入油量按油位标志的要求。
