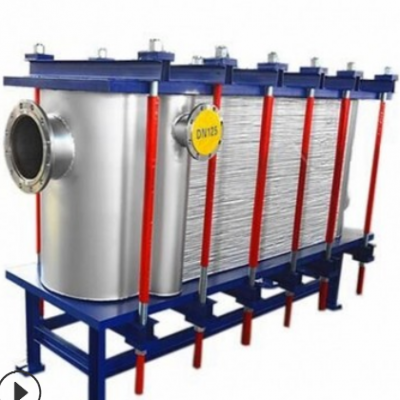

焊接换热器结构
焊接板式换热器主要由：传热板片、焊接端板、两端压板、夹紧螺栓等组成。
一、传热板片
传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，采用不锈钢制作而成。
二、夹紧螺栓
   夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。
三、挂架
   主要是支承换热板片，使其拆卸、清洗、组装等方便。

工作原理
全焊接板式换热器是由许多波纹形的传热板片，按一定的间隔，通过焊接密封的换热设备。板片组装时，两组交替排列，板与板之间通过焊接来实现密封，板片内部为人字形波纹板，能使流体在低流速成下形成湍流，以达到强化传热的效果。两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。
特点：（1）体积小，占地面积少；
（2）传热效率高；
（3）金属消耗量低；
（4）热损失小；
（5）承受压力、温度高；
（6）传热效率略差于可拆板式换热器；
（6）较于可拆式板式换热器，其不可拆卸，且前期设计面积多少，后期如产能增加或者使用量增加，换热器均不可能加面积，只能更换整台设备。
